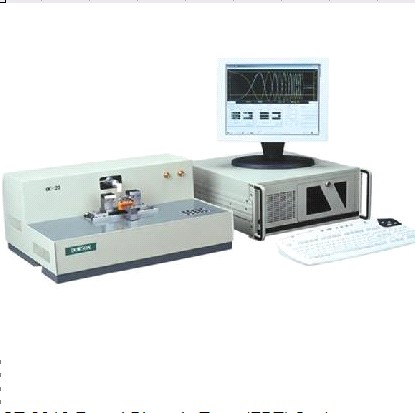

ST-2010光纤熔融双锥锥度 (FBT) 系统
描述
ST-2010电熔双锥管（FBT）系统，是集电子、精密加工、计算机技术于一体的自动控制耦合器工作站，可满足制造、测试、监控等多种功能需求，其 易于使用的特点，2010 FBT系统被广泛应用于制造分路器、耦合器、WDM、CWDM等。随着时间的推移，FBT技术已成为光纤耦合器制造、越来越高精度的机器的基础技术（ 为了满足人们对高质量、高精度、高稳定性光纤耦合器越来越多的需求，耦合器工作站应运而生。 比如双窗口宽带光纤分路器、高隔离WDM单元以及很多其他新元件。
特征
高产能、高可靠性、柔性制造
高精度、大范围、多波长在线测量
实时监控。 东方快速定位
微米级驱动的“nm”级细分
机械精密、运行超顺畅、防震设计
模块化设计，维护升级方便
附加损耗低，产品一致性好
基于Windows的软件包，人性化，操作方便，功能强大 采用制氢装置，消除安全隐患 分光比精度高，环境稳定性好
应用
纤维拉丝机
光功率监测仪
氢气流量控制装置
紫外光固化装置+手工封装
自动封装加热固化，电脑控制
|
Model
|
ST-2010
|
|
Application
|
Standard Coupler Wide-band Coupler WDM Coupler Special Coupler
|
|
Movement Resolution Of Fiber Chucks
|
0.001um/um/Step
|
|
Pulling speed(one side)
|
0-400um/sec
|
|
Stroke Length Of Fiber Chucks
|
25-100mm
|
|
Pre-Pulling
|
0.001-10mm
|
|
Movement Resolution Of Torch Unit
|
3 axes 1.5mm/step
|
|
Hydrogen Flow Control
|
0-300 sccm
|
|
Pre-Package Unit
|
Auto
|
|
Curing Temperature Of Pre-Package Unit
|
Continuous Adyustment
|
|
Photo Detectors
|
φ2mm InGaAs
|
|
WaveLength Range
|
850nm-1650nm
|
|
Power Meter Range
|
+3dBm - -70dBm
|
|
Power Meter Accuracy
|
±5%(-10dBm,23℃)
|
|
Power Meter linearity
|
±0.02dB(+3dBm - -60dBm)
|
|
Dimension(w×d×h)
|
558×398×250
|
|
Voltage Supply
|
110VAC or 220 VAC 50/60Hz
|
|
Power Consumption
|
320W
|
订单信息：
|
Standard Package
|
|
Main Workstation |
1
|
Set
|
|
FC/PC Bare Fiber Adaptor |
2
|
Set
|
|
Hydrogen Flow Controller |
1
|
Set
|
|
ST-2010 Software Package(Windows 2000 professional)&, lt;, /TD> |
, 1 |
Set
|
|
|
|
|
|
Optional
|
|
Stable Laser Light Source 850/980/1310/1550nm |
|
|
|
1×2 or 1×4 Optical Switch for Light Source Input |
|
|
|
Manual PDL Controller |
|
|
|
UltraStable Torch Head |
|
|
|
Trainning Program |
|
|
