FLX-DLC 防水光纤连接头 Fullaxs 连接器和跳线
Fullaxs是 TE 设计开发的标准防水接口,广泛用于与建立室外环境的 FTTA 设备相连的无线基站。 与ODVA或标准PDLC相比,Fullaxs的防水IP具有更好的性能,甚至达到IP68,并且还具有更高的密封性和强度。
据了解,不仅TE Fullaxs属于爱立信的设备和设施,Rosenberger和Senko也是如此。 虽然外观不同,但 TE Fullaxs、Rosenberger& Senko 是兼容的
特征
-
2 根光纤单模或多模
-
紧凑型设计,带 2×1.25mm 插芯
-
带方形或六角形法兰的内置插座
-
用于电缆链的延长连接器
-
螺纹锁定机构
-
安装简单安全
-
防水、防尘、耐腐蚀
-
防水保护帽
-
电磁干扰保护
-
符合 RoHS 标准
-
符合性能标准 IEC 61753-1 Cat.E
-
电缆长度:1M
-
连接器:ODC 插头转 LC/SC/ST/FC
规格
Technology |
|
Full ceramic ferrule and sleeve |
Housing material |
|
Nickel plated brass |
Mechanical performance |
ODC plug |
≤1000 N tensile load≤30 N static side load |
ODC socket |
≤30 N tensile load |
Installation torque force |
min.1Nm |
max.2Nm |
Operating temperature |
IEC 61300 – 2 - 22 |
-40℃ up to +85℃ |
Mating durability |
|
1000 cycle |
Ingress protection(mate) |
IEC60529 |
Ip 68 |
Salt mist |
IEC61300-2-26 |
30 days passed |
Vibration |
IEC61300-2-1 |
Pass 10-500Hz/10g |
Shock |
IEC61300-2-9 |
Pass 100g |
光学性能
Insertion loss
IEC61300-3-34 |
Singlemode |
Typ. ≤0.30dB |
97% ≤0.45dB |
Multimode |
Typ. ≤0.30dB |
97% ≤0.50dB |
Return loss |
Singlemode |
≥50dB |
|
机械制图

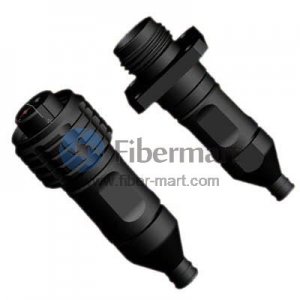

样本图片
