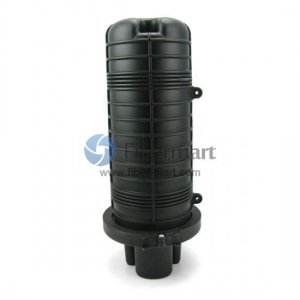

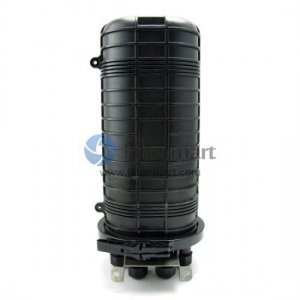

96芯 2进3出/3进2出 S018系列热缩型立式/圆顶光纤接头盒

商品: #4979
P/N: FM018-5IO-96
¥929.60



今天 订购, 06/03/2024 之前发货, 从 武汉深圳 发货
  • 描述
  • 参数表
  • 常见问题
  • 标签

FM-S018 系列 5 入口垂直/圆顶光纤分路器接线盒 最多可容纳 96 芯



FM-S018型光纤熔接盒(FOSC)是圆顶盒系列中的一员,该产品采用全机械密封结构,仅采用硅橡胶密封垫片即可保证直径13mm以内的光缆具有良好的密封性能。 该产品的功能是在光传输链路中,提供直通、分支连接及相关的连接保护。



主要特征

  • 1. 可安装36根1.5 SC/PC尾纤
  • 2  适用于最大配比2:32或2*2:16的PLC分路器。
  • 3. 该型号有四个小圆口和一个大圆口。
  • 4. SC适配器最大数量为36个。 (可定制其他类型的适配器)。
  • 5  密封件采用硫化橡胶制成。
  • 6  密封方式采用螺杆加压,密封性能优良,重新开启方便,特别适合光分路器使用。
  • 7  采用高强度、耐腐蚀的改性PP材料,使瓶盖具有更长的使用寿命和优异的密封性能。
  • 8. 软光缆有多种密封附件可供选择





主要技术参数

  • 使用温度:-40℃~65℃
  • 大气压力:70~106KPa
  • 抗拉力:>1000N
  • 耐压力:>2000N/10cm2压力,时间1min
  • 绝缘电阻:>2×104MΩ
  • 介电强度:15KV (DC)/1 分钟跳火,无飞弧。





规格

注:此光纤接头盒属于光纤分路器类型,费用不包括光纤适配器,但我们为客户提供,请联系 sale@fibre-mart.com

  • 适用于PLC分路器
  • 全机械密封结构
  • IP安全等级为IP68
  • 密封方式采用螺杆压力
  • 该型号适用于不同的分支连接方式,包括未切割光缆的分支。
  • 可用于架空、抱杆、壁挂、地下安装。
  • 该型号密封性能优良,安装方便,适用范围广,是光纤连接设备的首选。
  • 光纤数量:96
  • 长度:420 毫米,直径:190 毫米
  • 重量:3.5公斤



样本图片




基本结构及配置


尺寸和容量;

Outside dimension (LxD) 420mm×190mm
Weight (excluding outside box) 2300g-2500g
Number of inlet/outlet ports 5
Diameter of fiber cable Φ8mm - Φ25mm
Capacity of FOSC Bunchy: 24—96(fibers)
Ribbon: 144(fibers)



主要成分


No.
Name of components Quantity Usage Remarks
1 FOSC cover 1 piece Protecting fiber cable splices in whole Internal diameter:
        355 ×150(mm)
2 Fiber optic splitter 2 trays for 1x16, 3 trays for 1x32 Fixing heat shrinkable protective sleeve and holding fibers Suitable for: 24 cores
3 Fiber holding tray 1 pcs Holding fibers with protective coat
4 Foundation 1 set Fixing fiber cable, reinforced core and FOST
5 Base 1 set Fixing internal and external structure
6 Seal fitting 1pieces Sealing between FOSC cover and base
7 Pressure testing valve 1 set After injecting air, it is used for pressure testing and sealing testing Configuration as per requirement
8 Earthing deriving device 1 set Deriving metallic parts of fiber cable in FOSC for earthing connection Configuration as per requirement



主要配件及专用工具


No.
Name of accessories Quantity Usage Remarks
1 Heat shrinkable protective sleeve   Protecting fiber splices Configuration as per capacity
2 Nylon tie   Fixing fiber with protective coat Configuration as per capacity
3 Heat shrinkable fixing sleeve (single)   Fixing and sealing single fiber cable Configuration as per requirement
4 Seal tape   Fixing and sealing mass of fiber cable Configuration as per specification
5 Branching clip   Branching fiber cables Configuration as per requirement
6 Earthing wire 1 piece Putting through between earthing devices
7 Desiccant 1 bag Put into FOSC before sealing for desiccating air
8 Labeling paper 1 piece Labeling fiber
9 Special wrench 1 pieces Tightening nut of reinforced core
10 Metal hoop 1 set For wall mounting and pole hugging
11 Buffer tube To be decided by customers Hitched to fibers and fixed with FOST, managing buffer Configuration as per requirement
12 Aluminum-foil paper 1 piece Protect the bottom of FOS






- 下载规格书 -
