9通道ABS尾纤模块单工DWDM OADM东西向

9通道ABS尾纤模块单工DWDM OADM东西向

用于东西向流量的单工DWDM OADM

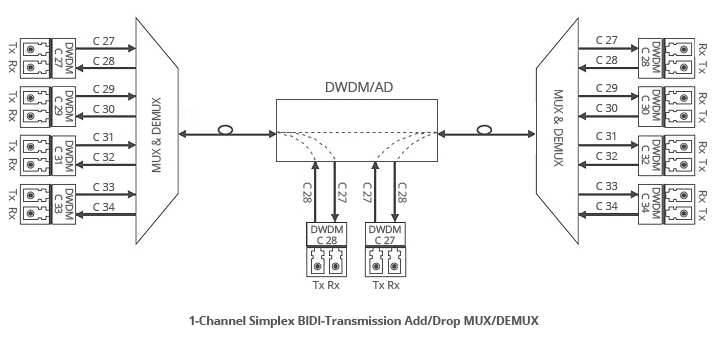

单工DWDM/AD模块通过双光纤单工DWDM MUX和DEMUX链路添加（复用）和分出（解复用）选定的波长，以实现东西向流量。
Fiber-Mart DWDM OADM ( DWDM/AD) 模块是密集波分复用 (DWDM) 光分插复用器 (OADM)。这里的“添加”和“分出”是指设备添加一个或多个新波长的能力通道到现有的多波长WDM信号，并丢弃（删除）一个或多个通道，将这些信号传递到另一网络路径。

DWDM/AD是一款采用高性能滤波器技术的无源光分插复用器，旨在将一个或多个DWDM通道光学分插到一根或两根光纤中，是城域核心网、城域接入和企业的理想解决方案，包括一系列灵活、经济高效的解决方案，可扩展点对点、环形或总线配置应用中现有光纤的带宽容量。

分插通道可与设备端的任何FiberMart DWDM 收发器连接，我们还根据客户要求提供可选端口配置，例如：监控端口、1310nm 通带端口和 Express端口。可提供100GHz或200GHz（0.8 /1.6nm)、19" 机架安装、LGX 模块或尾纤ABS盒包装。

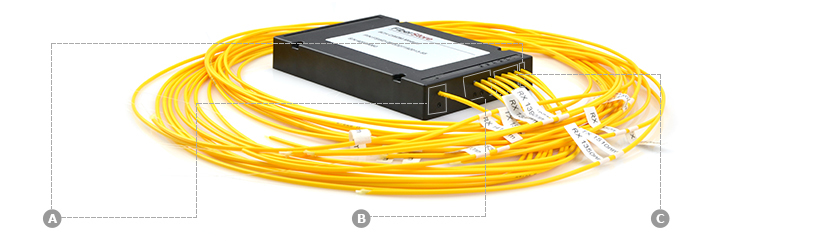

前面板细节

A
     常用端口：

         西向和东向流量的干线输入和输出。
         提供 LC、SC、ST 和 FC 连接器。

b
     西侧增/减港口：

         在西边添加和删除。
         提供 LC、SC、ST 和 FC 连接器。
         符合ITU-T G.657A1 DWDM标准，100GHz网格。

C
     东部添加/删除港口：

         在东边添加和删除。
         提供 LC、SC、ST 和 FC 连接器。
         符合ITU-T G.657A1 DWDM标准，100GHz网格。

注意：

     实际布局取决于所选连接器类型以及其他因素。但是，主要方案保持不变
     我们还根据客户的选择为这些复用器提供可选的端口配置，例如：Monitor Port、1310nm passband port 和 Express Port，需要更多详细信息，请联系 sales@fibre-mart.com

项目详情

• 9 通道 DWDM OADM
• 2 个用于西向和东向流量的通用端口
• 用于西向和东向流量的所有分插通道：100 GHz 网格（0.8 nm）。注：200 GHz 网格（16 nm）也可根据要求提供。
• ABS盒式尾纤外壳
• OADM 对快速 DWDM 产品线的补充
• 符合ITU-T G.657A1 DWDM标准
• 对于高达 10Gbp 的应用程序，协议和速率透明
• 地铁距离，最远80公里
• 全无源器件，无需电源
• 根据客户选择配备Monitor、Express端口等配置端口（见选件）
• 前面板根据客户选择配备适配器（见选项）
• ISO 9001 制造工厂

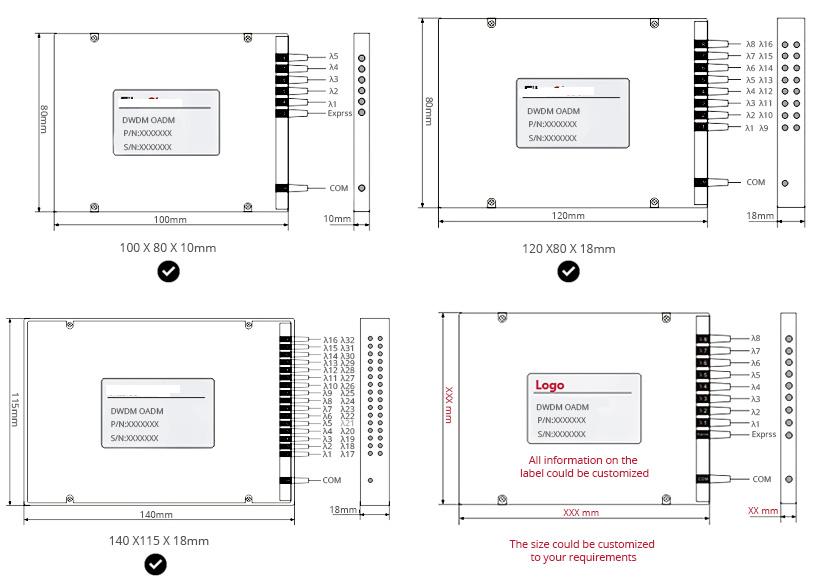

外壳机械细节

注：请注意，此处所示图纸仅显示尺寸，并不表示模块的具体配置。
