FM SKU#:SKU0388A2
Model#:FM-P-OTP800-4S
MFG PART#:

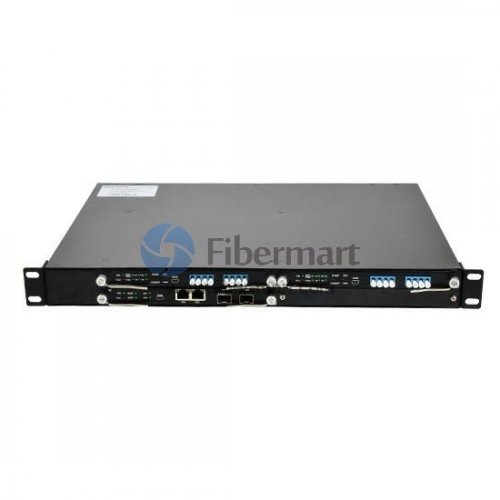

4 插槽 1RU 19” FM-P-OTP800-4S 数据包光传输平台,可混合插入系统控制、OEO、OLP、TMUX 服务卡
Fiber-Mart 的分组光传输平台 800 系列(FM-P-OTP800 系列)是分组光传输平台的产品组合,可为运营商提供多服务交付解决方案,满足新兴消费者和商业应用的强烈需求,而无需额外昂贵的光纤路由。
FM-P-OTP800 系列主要包括一系列机架安装件和服务卡。 该机架安装基于数据包和光学技术的最新创新,提供巨大的容量和灵活性,可实现不同服务卡(2.5G/10G OEO、OLP 和 2.5G/10G TMUX)的共存。 通过不同业务卡的混合配置,FM-P-OTP800系列可以成为WDM/SDH网络的核心,用于扩展传输距离和整个系统的管理。
该型号FM-P-OTP800-4S为19英寸1U机架式设计,有4个插槽,其中1个用于系统控制卡,另外3个用于服务卡。 内置2个风扇,支持单冗余电源(AC/DC可选)。
主要特征
-
高度紧凑的 P-OTP 经过优化,可作为仅光传输平台进行部署
-
支持OEO、OLP、2.5G/10G TMUX业务卡混插和热插拔。
-
全配置支持24个2.5G端口和12个10G端口的波长转换或光功率放大。
-
简化跨多供应商、多域网络的端到端服务部署和编排。
-
支持当今快速发展的网络所需的服务灵活性。
-
支持单纤单向传输、单纤双向传输、两纤双向传输等。
应用
-
WDM系统
-
SONNET/SDH 系统
-
高速传输系统
机架安装规格
Parameter |
FM-P-OTP800-2S |
FM-P-OTP800-4S |
FM-P-OTP800-11S |
Dimensions
(Width x Depth x Height) |
Standard 1U Rack Mount
(442mmx220mmx44mm) |
Standard 1U Rack Mount
(442mmx220mmx44mm) |
Standard 2U Rack Mount
(442mmx220mmx88mm) |
Weight
(Empty Chassis) |
2.6 kg |
2.6 kg |
3..6 kg |
Power Consumption
(Maxi.) |
20W |
50W |
100W |
Rated Current |
0.2A |
0.4A |
1A |
Power Supply |
built-in AC220/DC48V(optional) |
built-in AC220/DC48V(optional) |
built-in AC220/DC48V(optional) |
Slots |
2 slots |
4 slots |
11 slots |
Fans |
2-built-in fans |
1 pluggable fan |
Relative Humidity
(Non- condensation) |
-10℃~50℃ |
Storage Temperature |
-40℃~85℃ |
Relative Humidity
(Non-condensation) |
5%~95%℃ |
MTBF |
140127 hours |
注意:
Fiber-Mart 可根据您的特殊要求免费定制机架安装件。 您可以发送电子邮件至 sales@fibre-mart.com 或致电 +1-86-2786-1199 获取详细图纸。
FM-P-OTP800 服务卡系列
Categories |
Part NO. |
Description |
System Control Card |
FM-P-OTP800 |
2x100Mbit/s Ethernet ports and 2xSFP module slots |
OEO card |
FM-P-OTP800-OEO(2G5) |
8x42M/622M/1.25G/2.5GE Wavelength Conversion Board |
FM-P-OTP800-OEO(10G) |
4x10 Gbit/s Wavelength Conversion Board |
CWDM DWDM TMUX Card |
FM-P-OTP800-TMUX (10G) |
8x1.25GE services converged to 1x10G link |
FM-P-OTP800-TMUX (2G5) |
4x1.25GE services converged to 2x2.5G link with 1+1 protection |
Optical Line Protection Card |
FM-OBP-C |
1:1, 1+1, 1-1 node protection |
温馨提示:
1. 规格可能略有更改,恕不另行通知
2. Fiber-Mart 为您需要传输的任何信号提供定制服务卡。 如需了解更多详情,请发送电子邮件至 sales@fibre-mart.com 或致电 +1-86-2786-1199。
FM-P-OTP800-4S 多样化服务卡平台
FM-P-OTP800-4S 前面板机械图
注意:
1. 所有业务卡必须水平安装在FM-P-OTP800-4S 运输平台上。
2. 系统控制卡必须安装在FM-P-OTP800-4S 的插槽1 中。
典型应用案例
方案详情:120千米无中继站传输
应用图显示,6路10G光信号可通过单根标准光纤单向传输最远120千米。
1. 在A地点,通过单个FM-P-OTP800-4S平台中的三块FM-P-OTP800-OEO(10G)卡将6路10G光信号的标准波长转换为DWDM波长。
2、然后通过连接DWDM复用器(XMS-1RU-1-FMDWDM)将6路10G DWDM光信号复用到标准单模光纤上
3. 6路光信号到达B地点后,使用前置放大器(DWDM-EDFA-PA-XX)进行光功率放大,并使用DCM(FM-DCM-XX)进行色散补偿 。
4. 6路DWDM光信号将通过DWDM DEMUX(XDS-1RU-1-FMDWDM)进行解复用
5、6路波长的10G DWDM光信号通过三块FM-P-OTP800-OEO(10G)卡转换为标准波长,分别由终端设备接收。
温馨提示:
a. 上面的方案只是展示了单向数据的传输。 对于双向数据传输,位置A中的Mux和位置B中的DEMUX将被两个MUX DEMUX取代。
b. FM-P-OTP800-4S 平台的插槽 1 中必须安装系统控制卡(FM-P-OTP800-SC)来管理整个系统。
c. "XMS-RU-1-FMDWDM和XDS-RU-1-FMDWDM中的“X”表示通道数;DWDM-EDFA-PA-XX中的“XX”表示增益值;FM-DCM-XX中的“XX”表示 到物理补偿距离。
机架安装规格
Parameter |
FM-P-OTP800-2S |
FM-P-OTP800-4S |
FM-P-OTP800-11S |
Dimensions
(Width x Depth x Height) |
Standard 1U Rack Mount
(442mmx220mmx44mm) |
Standard 1U Rack Mount
(442mmx220mmx44mm) |
Standard 2U Rack Mount
(442mmx220mmx88mm) |
Weight
(Empty Chassis) |
2.6 kg |
2.6 kg |
3..6 kg |
Power Consumption
(Maxi.) |
20W |
50W |
100W |
Rated Current |
0.2A |
0.4A |
1A |
Power Supply |
built-in DC48V/220V (optional) |
built-in DC48V/220V (optional) |
AC220/DC48V 1+1 redundant power |
Slots |
2 slots |
4 slots |
11 slots |
Fans |
2-built-in fans |
1 pluggable fan |
Relative Humidity
(Non- condensation) |
-10℃~50℃ |
Storage Temperature |
-40℃~85℃ |
Relative Humidity
(Non-condensation) |
5%~95%℃ |
MTBF |
140127 hours |
注意:
1. 风扇板仅适用于 FM-P-OTP800-11S
2. Fiber-Mart可根据您的特殊要求免费定制机架安装座。 您可以发送电子邮件至 sales@fibre-mart.com 或致电 +1-86-2786-1199 获取详细图纸。
