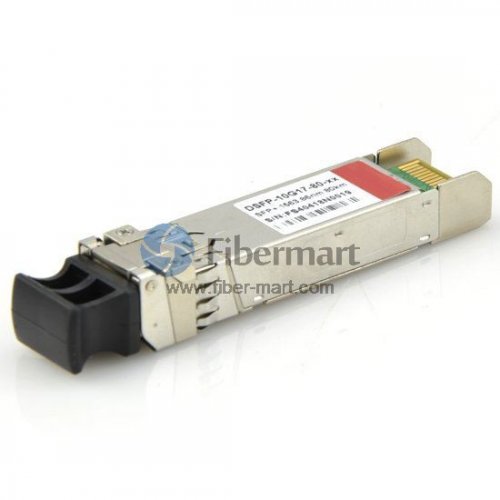

10G DWDM SFP+ 100GHz DWDM SFP+ 80km 光模块

10GBASE 100GHz DWDM SFP+ 80km 光模块

DWDM-SFP10G-80

DWDM-SFP10G-80 系列单模光模块是用于双工光纤数据通信的小型可插拔模块。 该模块专为单模光纤而设计，工作在 ITU-T 规定的 1528.77nm 至 1563.86nm 的标称 DWDM 波长下。 它设计用于部署在城域接入和核心网络的DWDM网络设备中。 它配有 SFP+ 20 针连接器，可实现热插拔功能。 发射器部分使用 DWDM EML 激光器，并且是符合国际安全标准 IEC-60825 的 1 类激光器。 接收器部分使用APD检测器和限幅后置放大器IC。 DWDM-SFP10G-80 系列设计符合 SFP+ 多源协议 (MSA) 规范 SFF-8431 和 8432。

主要特征

• 适用于 100GHz DWDM ITU 网格上的所有 C 波段波长
• 温度稳定的 DWDM EML 发射机
• 双工 LC 连接器
• 功耗＜1.5W
• 色散容差范围为 -500ps/nm 至 1600ps/nm
• 热插拔 SFP+ 封装
• 符合 SFF-8431 MSA
• 符合 SFF-8432 MSA
• 工作外壳温度标准：0°C 至 +70°C
• 内置数字诊断功能
• 平均输出功率：0~5dBm
• 接收灵敏度：-23dBm

应用领域

• 10GBASE-ZR/ZW
• 10G光纤通道
• 其他光链路

产品规格书

Part Number	Distance	Wavelength	Port	Datasheet
DWDM-SFP10G-40FM	40km	C17~C61	LC
DWDM-SFP10G-80FM	80km	C17~C61	LC

质量认证

质量和标准是飞波玛光纤的基础。 我们致力于为客户提供卓越、符合标准的产品和服务。飞波玛光纤通过了CE、RoHS、FCC等多项质量体系验证，建立了国际标准化的质量保证体系，在设计、开发、生产、安装和服务过程中严格实施标准化管理和控制。

请注意：安装第三方光模块并不会使您的网络设备保修失效。 网络设备制造商都有指导方针，声明其产品的保修支持不会受到影响。

光学特性

提示

• 1. 输出功率耦合至 9/125µm 单模光纤。
• 2. ITU-T G.694.2 CWDM 波长从1270nm到1610nm，每步20nm。
• 3、平均接收功率； BER 小于 1E-12 和 PRBS 231-1 测试模式。

光谱衰减测量

WDM 系统分为不同的波长模式：常规/粗略 (CWDM) 和密集 (DWDM)。 传统的 WDM 系统在 1550nm 左右的石英光纤第三传输窗口（C 波段）中提供多达 8 个通道。 密集波分复用 (DWDM) 使用相同的传输窗口，但通道间隔更密集。 信道规划各不相同，但典型的系统会使用 40 个 100 GHz 间隔的信道或 80 个 50 GHz 间隔的信道。密集波分复用 (DWDM) 最初是指在 1550nm 频段内复用光信号，以充分利用功能（和成本） ）的掺铒光纤放大器（EDFA），其对大约 1525–1565nm（C 波段）或 1570–1610nm（L 波段）之间的波长有效。

我们可以提供的所有 10GB DWDM SFP+ 80km 100GHz 波长请参考下表：

定制信息

提示

• XX 表示 ITU 100GHz DWDM 通道号（17 = 1563.86nm、18 =1563.05nm、19 = 1562.23nm、20 = 1561.42nm 等）
• XXX 表示 ITU 50GHz DWDM 通道号（H17 = 1563.86nm、C17 = 1563.46nm、H18 = 1562.64nm、C18 = 1563.02nm 等）
• xx 表示兼容品牌。 （例如：CO= Cisco、JU=Juniper、FD=Foundry、EX=Extreme、NE=Netgear 等。这两个字符是兼容品牌的缩写。）

包装

• 防静电袋
• 包装在托盘上的盒子中（默认客户选项）
• 根据要求提供特定标签
• 每个光模块都有单独的白盒

OEM 和 ODM

结合我们在光模块行业广泛的设计和工程能力，以及我们在集成制造能力、内部供应链以及具有成本竞争力和可扩展运营基础设施方面的竞争优势，飞波玛光纤为世界领先的客户提供 OEM、ODM 和合同制造服务 我们还主要致力于提供成套光电器件解决方案，为飞波玛光纤在全球赢得更多的品牌延伸和影响力。

• 可提供 OEM/ODM 订单
• 我们可以根据您的要求提供DSFP-10GXX-80，并为您的公司设计DSFP-10GXX-80标签和包装。 我们欢迎任何定制 DWDM SFP+ 光模块的询价。

定制流程

如果您有任何特殊要求，请联系我们，我们可以帮助您创建定制解决方案来满足几乎所有应用。 我们的工程师将审核项目并在 1-2 个工作日内提供报价。
a. 将粗略草图发送至详细图纸 (sales@fibermart.cn)。
b. 我们的工程师将在24小时内审核项目并提供报价。
c. 下订单后，我们可以在 1~4 个工作日内安排生产，低至 1 件，高至 1,000 件。

直接从原始制造商飞波玛光纤购买 DWDM SFP+ 可节省成本。

飞波玛光纤是DWDM SFP+光模块的专业制造商和供应商。 我们所有的 DWDM SFP+ 光模块在发货前都经过内部测试，以保证它们到达时处于完美的物理和工作状态。 我们保证 DWDM SFP+ 光模块能够在您的系统中工作，并且我们所有的 DWDM SFP+ 光模块均享有终身提前更换保修。 如果您对 DWDM SFP+ 光学器件有疑问，请随时通过 sales@fibermart.cn 联系我们。
