适用于SDH网络的10dBm输出C波段光纤放大器插卡式EDFA

Press Esc key to close this popup
  • 适用于SDH网络的10dBm输出C波段光纤放大器插卡式EDFA

适用于SDH网络的10dBm输出C波段光纤放大器插卡式EDFA

商品: #518
P/N: CT-SDH-EDFA-BA-10
¥6,678.00

请选择:







今天 订购, 07/22/2024 之前发货, 从 武汉深圳 发货
  • 描述
  • 参数表
  • 常见问题
  • 标签

SDH网络10dBm输出C波段放大器插卡式EDFA



适用于SDH网络的10dBm输出放大器插卡式EDFA

10dBm输出C波段放大器插卡式EDFA设计用于插入多路管理机箱,从而实现长距离传输。 它提供支持SDH系统的覆盖范围和光学性能,满足服务提供商和企业网络的要求。 其关键部件采用独特的ATC(自动温度控制)和APC(自动功率控制)电路,确保输出功率的高稳定性和可靠性; 独特的光路设计保证了优异的光学特性。 另外,插卡式EDFA优异的通风散热性能保证了泵浦激光器的长寿命和高可靠工作。

插入式EDFA通常与复用管理机箱配合使用,可以插入更多的EDFA卡来接入多个信号,例如1U复用管理机箱可插入4个EDFA卡,4U复用管理机箱可插入16个EDFA卡 。 特定的插件设计为EDFA 应用提供了灵活性和便利性,以紧凑的尺寸实现了空间效率。 此外,插卡式EDFA支持通过以太网端口的SNMP网络管理和通过USB端口的RS232、RS485网络管理。



特征

  •      输入功率:–10~+6dBm
  •      输出功率:6dBm
  •      APC、AGC、ATC 和 ACC 控制模式
  •      支持RS232、RS485(USB口)
  •      支持SNMP 通过以太网口进行网络管理
  •      低噪声系数:典型值< 4.5dB
  •      完全可定制的设计
  •      高稳定性和可靠性
  •      易于维护和更换备用零件
  •      尺寸紧凑,空间利用率高
  •      可插拔型的成本效益
  •      插拔式设计,灵活方便
  •      易于冷却,有效延长使用寿命



应用领域



  • LAN 和 MAN
  • SONET/SDH 系统
  • 光分布式系统
  • 光纤链路放大
  • 长途传输系统
  • 测试和测量系统
  • 军事和工业应用
  • 机架式光放大系统
  • 光纤网络的损耗和色散补偿

兼容EDFA机箱



1U复用管理机箱可配备4个EDFA卡,4U复用管理机箱可配备16个EDFA卡。

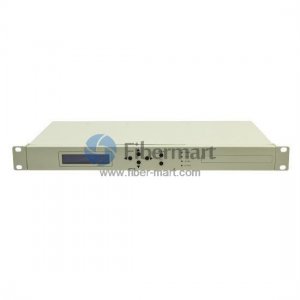

适用于插卡式EDFA的1U多路管理机箱。

适用于插卡式EDFA的4U多路管理机箱。





Parameters Symbol Min Typ Max Unit
Operation Wavelength λc 1530 1550 1562 nm
Saturated output power (1) Po     10 dBm
Input power (2) Pi -10   6 dBm
Gain G ------   ------ dB
Noise Figure NF   4.5   dB
Input Isolation ISOi 30     dB
Output Isolation ISOo 30     dB
Input pump leakage PumpLin     -35 dBm
Output pump leakage PumpLout -45   -45 dBm
Return Loss RL     -45 dB
Polarization Dependent Gain PDG     0.3 dB
PMD PMD     0.5 ps
Operation Temperature Tw -5   60
Storage Temperature Ts -40   80
Humidity (3)   10   85 %
Power Voltage Vps 85/170 110/220 132/264 VAC
Power Consumption P     18 W
Serial interface RS232, RS485
Power supply 110VAC, 220 VAC, -48VDC, or 100V-240V
Connectors Simplex SC/UPC, SC/APC, FC/UPC, FC/APC, LC/UPC, LC/APC , ST/UPC and ST/APC available
Warranty 3 years

(1):客户可选
(2):前置放大器:输入功率–35~-25dBm; 放大器:输入功率 –25~-10dBm,增强器:输入功率 –10~+6dBm
(3):无凝露
