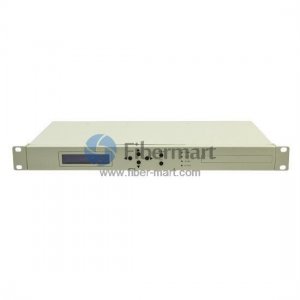

适用于DWDM网络的12dBm输出C波段40通道24dB增益前置光放大器EDFA

商品: #1292
P/N: DWDM-EDFA-PA-O12
¥10,766.00

请选择:







今天 订购, 10/13/2024 之前发货, 从 武汉深圳 发货
  • 描述
  • 参数表
  • 常见问题
  • 标签

用于DWDM网络的再放大器EDFA 12dBm输出C波段40通道24dB增益



FiberMart DWDM-EDFA-PA-O12 前置放大器EDFA是一款高增益模块,用于放大在光链路接收端运行的低输入电平信号。 它设计用于光放大,以补偿位于光接收器附近的解复用器中的损耗。 该模块采用高增益设计,输出功率高达12dBm,增益24dB,噪声系数4.5dB。 标准软件控制通过 RS-232接口进行状态监控和泵电流调整。



特征

  •      前置放大器,承载全C-Band 1528nm ~ 1561nm 40个通道,用于城域DWDM距离延伸或单波长距离延伸应用
  •      100GHz 信道间隔
  •      增益:24dB
  •      输出功率:12dBm
  •      低噪声系数:典型值 4.5dB
  •      高平坦度:典型值 1dB
  •      19” 1RU 机架外壳
  •      提供 SC/UPC、SC/APC、FC/UPC、FC/APC、LC/UPC、LC/APC、ST/UPC 和 ST/APC 连接器
  •      单或双 110VAC、220VAC、100-240VAC 和/或 -48DC 电源
  •      可靠的 980nm 和 1480nm 泵浦激光器
  •      10年使用寿命
  •      3年保修标准
  •      与 Telecordia GR-1312-CORE 兼容
  •      可提供 OEM 服务

强调

  •      完善的网络接口:以太网、RS-485和RS-232端口
  •      支持Telnet可选
  •      AGC(自动增益控制)根据增益参数设置,使汇聚光信号中各路增益保持恒定,只要总输出功率不超过最大额定值,我们也可以将其设为APC(自动功率控制) 电路,如有需要,请联系 sales@fibre-mart.com
  •      GFF(增益平坦滤波器)确保在整个 C 频段和输入功率范围内实现平坦的增益响应
  •      当总输入低于阈值时提供自动电源关闭
  •      采用智能温控系统,模块温度超过45℃时风扇开启,低于40℃风扇停止,保证了热稳定性和风扇的长寿命,同时专业的风量 设计还可以保证最佳的温度稳定性
  •      SNMP网络管理是提供图形用户界面(GUI)来控制模拟设备的真实窗口中的模块



结构示例


注意:

  • FiberMart的DWDM EDFA包括1+2+3。



机械结构



图片详情

Front-panel Details
Backpanel Details
Other Details





Parameters Symbol Min Typ Max Unit
Operation Wavelength λc 1528 1550 1561 nm
Saturated output power Po     12 dBm
Input power Pi   ------   dBm
Gain Flatness G ------ 24 ------ dB
Noise Figure NF ------ 4.5 ----- dB
Output Power Stability ΔPo ------ ±0.05 ±0.1 dB
Input Isolation ISOi 30 ------- ------ dB
Output Isolation ISOo 30 ------- ------ dB
Input pump leakage PumpLin   ------- -35 dBm
Output pump leakage PumpLout ------- ------- -45 dBm
Return Loss RL ------- ------- -45 dB
Polarization Dependent Gain PDG ------ ------- 0.3 dB
PMD PMD ------ ------- 0.5 ps
Operation Temperature Tw 0 ----- 50
Storage Temperature Ts -40 ----- 70
Operating Humidity   10 ------ 85 %
Power Supply Vps 85/170 110/220 132/264 VAC
Power Consumption P ----- ----- 15 W
SNMP network management interface RJ45
Serial interface RS232, RS485
Power supply 110VAC, 220 VAC, -48VDC
Connectors Simplex SC/UPC, SC/APC, FC/UPC, FC/APC, LC/UPC, LC/APC , ST/UPC and ST/APC available
Warranty 3 years
※: 110V AC, 220V AC, 100V AC~240V AC and -48V DC are optional
