用于DWDM系统的插卡式EDFA 15dBm输出C波段放大器



15dBm输出C波段插卡式EDFA设计用于插入多路管理机箱,从而实现长距离传输。 它提供支持DWDM系统的传输距离和光学性能,满足服务提供商和企业网络的要求。 其关键部件采用独特的ATC(自动温度控制)和APC(自动功率控制)电路,确保输出功率的高稳定性和可靠性。 独特的光路设计保证了优异的光学特性。 另外,插卡式EDFA优异的通风散热性能保证了泵浦激光器的长寿命和高可靠工作。

插卡式EDFA通常与复用管理机箱配合使用,可以插入更多的EDFA卡来接入多个信号,例如1U复用管理机箱可插入4个EDFA卡,4U复用管理机箱可插入16个EDFA卡 机壳。 特定的插件设计为EDFA应用提供了灵活性和便利性,以紧凑的尺寸实现了空间效率。 此外,插卡式EDFA支持通过以太网端口进行SNMP网络管理,通过USB端口支持RS232、RS485网络管理。



特征

  •      输入功率:-10~+6dBm
  •      输出功率:15dBm
  •      APC、AGC、ATC 和 ACC 控制模式
  •      支持RS232、RS485(USB口)
  •      支持SNMP 通过以太网口进行网络管理
  •      低噪声系数:典型值< 4.5dB
  •      完全可定制的设计
  •      高稳定性和可靠性
  •      易于维护和更换备用零件
  •      尺寸紧凑,空间利用率高
  •      可插拔型的成本效益
  •      插拔式设计,灵活方便
  •      易于冷却,有效延长使用寿命。



应用

  • LAN 和 MAN
  • 密集波分复用系统
  • 光分布式系统
  • 光纤链路放大
  • 长途传输系统
  • 测试和测量系统
  • 军事和工业应用
  • 机架式光放大系统
  • 光纤网络的损耗和色散补偿



兼容型EDFA机箱

1U复用管理机箱可配置4个EDFA卡,4U复用管理机箱可配置16个EDFA卡

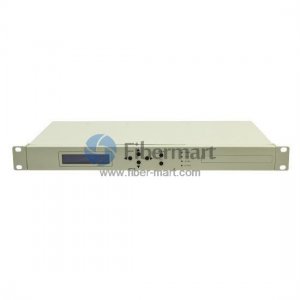

适用于插卡式 EDFA 的 1U 多路管理机箱。



适用于插卡式 EDFA 的 4U 多路管理机箱。







Parameters Symbol Min Typ Max Unit
Operation Wavelength λc 1528 1550 1561 nm
Saturated output power Po     15 dBm
Input power Pi -10 ------ 6 dBm
Gain G ------   ------ dB
Noise Figure NF ------ 4.5 ----- dB
Output Power Stability ΔPo ------ ±0.05 ±0.1 dB
Input Isolation ISOi 30 ------- ------ dB
Output Isolation ISOo 30 ------- ------ dB
Input pump leakage PumpLin   ------- -35 dBm
Output pump leakage PumpLout ------- ------- -45 dBm
Return Loss RL ------- ------- -45 dB
Polarization Dependent Gain PDG ------ ------- 0.5 dB
PMD PMD ------ ------- 0.5 ps
Operation Temperature Tw 0 ----- 50
Storage Temperature Ts -40 ----- 70
Operating Humidity   10 ------ 85 %
Power Supply Vps 85/170 110/220 132/264 VAC
Power Consumption P ----- ----- 15 W
SNMP network management interface RJ45
Serial interface RS232, RS485
Power supply 110VAC, 220 VAC, -48VDC
Connectors Simplex SC/UPC, SC/APC, FC/UPC, FC/APC, LC/UPC, LC/APC , ST/UPC and ST/APC available
Warranty 3 years
※: 110V AC, 220V AC, 100V AC~240V AC and -48V DC are optional
