光纤连接保护卡

连接保护卡

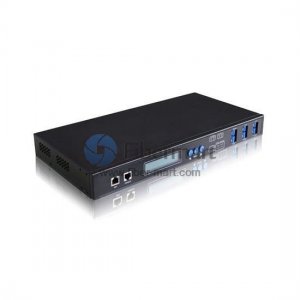

光链路保护卡，用于光纤保护、SMF 中的双向保护、1RU 机架机箱

链路保护有助于确保通过特定接口到达相邻路由器或交换机的流量在该接口发生故障时能够继续到达该路由器（交换机）。 当为接口和穿越该接口的 LSP 配置链路保护时，将创建备份隧道，以便在该接口出现故障时处理该流量。 这使得经过故障链路的 LSP 承载的所有流量能够在故障周围重新路由。 重新路由决策完全由连接故障链路的路由器在本地控制。

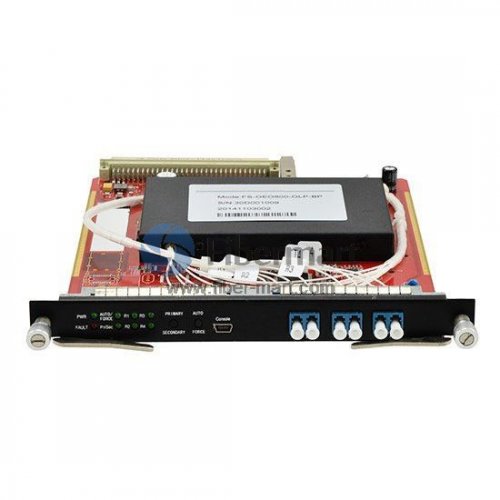

FiberMart的FM-OLP-C 是一款链路保护卡。 它可以安装到FM-P-OTP800系列传输平台中，在有限的环境下提供更多的容量解决方案。 当受链路保护的接口出现故障时，流量会快速切换到备份隧道。 备份隧道使用不同的接口和路径到达同一目的地。 使用的路径可以显式配置，也可以依赖 CSPF。

需要注意的是，OLP 必须成对使用，并且备份隧道不能与其监控的LSP 共享同一个出接口。

主要特征

• 1:1、1+1、1-1保护可选
• 自动切换时间小于20ms
• 实时监控链路是否出现链路故障
• 支持工作通道光功率显示
• 双热冗余电源，可热插拔
• 允许用户调整光开关功率的判决阈值
• 支持 SC/ST/FC/LC 连接器中的快速、千兆位和 10 千兆位以太网光纤连接
• 开关阈值功率和报警阈值功率可通过液晶屏或网管设置
• 接收现场主要设备具有自动、强制手动、远程控制三种切换方式
• 具有优异的散热和温度适应性设计，可应用于各种复杂环境

前面板外观

• LCD显示板：显示工作模式等相关信息； 当前运行的光线路； 传输设备的光功率值； 反转条件...等
• RJ45以太网接口 RJ45以太网接口用于接入以太网； 远程管理; 支持远程图形化窗口管理
• Enter (Esc)：用于登录和退出 LCD 菜单的按钮。 按此键退出菜单或确认； 长按可退出菜单或取消设置。
• ▲▼：用于上下移动或修改菜单参数。
• 光接口介绍：设备控制面板上有 6 个光接口：T1、R1、T2、R2、T3、R3。

分组光传输平台链路保护卡

本图中，FM-P-OTP800-4S传输平台安装了2块节点保护卡FM-OLP-C和1块控制卡。 1台FM-OLP-C占用1个槽位。

子架中的有效插槽
A。 在 FM-P-OTP800-2S 中，有效插槽为插槽 1 和插槽 2
b. 在 FM-P-OTP800-4S 中，有效插槽为插槽 2 和插槽 4
C。 在 FM-P-OTP800-11S 中，有效插槽为插槽 2 和插槽 10
保护图


举例说明如何实现基于1+1保护操作的链路保护。 在 1+1 操作中，分离器桥将 Tx 信号发送到两条线路（主线路和备用线路），并且 2x1 选择器开关从其中一条线路中选择信号。 默认模式下，选择来自主线的流量。 当链路发生故障时，靠近故障流量的 Rx 侧的选择器会检测到故障，进行切换并从备份线路中选择流量。


它展示了如何基于 1:1 保护操作实现链路保护的示例。 1:1保护采用2x2光开关技术。 如果两个传输设备之间的链路出现故障，流量会快速切换到链路保护产生的备份线路上。

如需了解更多详细信息或任何定制要求，请联系 FiberMart 销售团队：sales@fibremart.cn。
