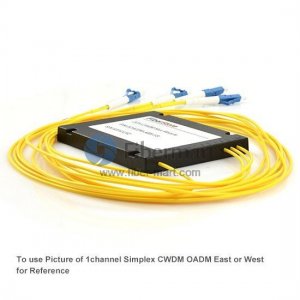

1通道ABS尾纤模块单工CWDM OADM东向或西向
用于东或西流量的单工CWDM OADM
单工CWDM/AD模块通过单光纤单工CWDM MUX 或 DEMUX 链路添加(复用)和分出(解复用)选定的波长,用于东向或西向流量。
FiberMart CWDM OADM ( CWDM/AD) 模块是波分复用 (CWDM) 光分插复用器 (OADM)。这里的“添加”和“分出”是指设备添加一个或多个新波长的能力通道到现有的多波长WDM信号,并丢弃(删除)一个或多个通道,将这些信号传递到另一网络路径。
CWDM/AD 是一款无源光分插复用器,专为点对点、环形或总线配置应用而设计,为企业和城域接入网络日益增长的带宽需求提供理想的解决方案,并显着节省网络成本设备制造商,使他们能够开发成本更低、更容易配置且更易于操作的地铁接入系统。
添加/删除通道可与设备侧的任何 FiberMart CWDM收发器连接,并且我们还根据客户的选择为这些复用器提供可选端口配置,例如:Express Port、Monitor Port、1310nm 通带端口和 1550nm 端口。
前面板细节
-
A
常用端口:
西向和东向流量的干线输入和输出。
提供 LC、SC、ST 和 FC 连接器。
b
特定波长的分插端口:
在西边或东边添加和删除。
提供 LC、SC、ST 和 FC 连接器。
符合ITU-T G.657A1 CWDM标准,从1270nm到1610nm,增加20nm。
注意:
-
实际布局取决于所选连接器类型以及其他因素。但是,主要方案保持不变
-
我们还根据客户的选择为这些复用器提供可选的端口配置,例如监控端口,需要更多详细信息,请联系400-877-9985。
项目详情
-
1路CWDM OADM
-
2 个用于西向或东向流量的通用端口:单工连接器
-
用于西向或东向流量的所有分插通道:单工连接器;通道间隔 20 纳米(从 1270 纳米到 1610 纳米)
-
1 x ABS 尾纤外壳
-
OADM 对快速 CWDM 产品线的补充
-
符合ITU-T G.657A1 CWDM标准
-
对于高达 10Gbp 的应用程序,协议和速率透明
-
适用低成本收发器,现有设备仍可使用
-
根据客户选择配备Monitor、Express端口等配置端口(见选件)
-
前面板根据客户选择配备适配器(见选项)
-
ISO 9001 制造工厂
外壳机械细节
注:请注意,此处所示图纸仅显示尺寸,并不表示模块的具体配置。
