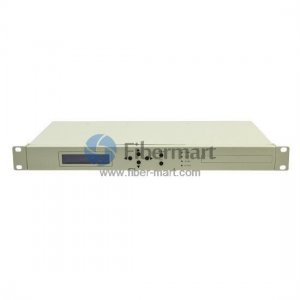

适用于SDH网络的10dBm输出单通道串联EDFA光纤放大器
FiberMart SDH-EDFA-LA-O10专为同步数字体系 (SDH) 应用而设计的在线放大器，专为单波长光传输系统而设计，以取代传统的O-E-O中继器。 它在专为主光链路上两个网络节点之间的光放大而设计的光链路中间运行。 该器件具有-25dBm 至 -10dBm的宽输入功率范围、高达 10dBm的输出功率和低噪声系数。 它还包括RS-232计算机接口。
该机架安装放大器默认工作在恒定信号增益模式，但它们可以配置为恒定总输出功率模式。 这些单元用于长途传输应用，特别是PDH、SDH、SONET和光纤以太网传输应用。 其易用性和性能使SDH-EDFA-LA-xx系列成为接入和城域光网络的理想解决方案。
特征
-
作为串联放大器使用 C 波段 1550nm
-
可调输出功率：10dBm
-
宽输入功率范围：-25dBm 至 -10dBm
-
低噪声系数：典型值< 4.5dB
-
连接器：提供 SC/UPC、SC/APC、FC/UPC、FC/APC、LC/UPC、LC/APC、ST/UPC 和 ST/APC 连接器
-
单或双 110VAC、220VAC、-48VDC 和/或 100V-240V 电源
-
串行接口有RS232、RS485
-
1U 19”机架式结构，方便安装
-
所有性能均符合 BellcoreGR-1312-CORE 要求
-
用于接入和城域光网络
-
适用于点对点应用程序
-
高稳定性和可靠性
-
3年保修
-
10年使用寿命
-
可提供 OEM 服务
强调
-
热插拔网络管理代理
-
SNMP网管接口：RJ45
-
支持Telnet可选
-
ASE噪声滤波器和ASE抑制滤波器
-
默认高精度ACC（自动恒流）电路，如果需要其他电路，请联系 sales@fibre-mart.com
-
ATC（自动温度控制）功能
-
通过LCD提供状态显示和故障诊断
机械结构
结构示例
注意：
-
Fiber-Mart 的 SDH EDFA 包括 1+2+3。
|
Parameters |
Symbol |
Min |
Typ |
Max |
Unit |
|
Operation Wavelength |
λc |
1530 |
1550 |
1562 |
nm |
|
Saturated output power (1) |
Po |
|
|
10 |
dBm |
|
Input power (2) |
Pi |
-25 |
|
-10 |
dBm |
|
Gain |
G |
------ |
|
------ |
dB |
|
Noise Figure |
NF |
|
4.5 |
|
dB |
|
Input Isolation |
ISOi |
30 |
|
|
dB |
|
Output Isolation |
ISOo |
30 |
|
|
dB |
|
Input pump leakage |
PumpLin |
|
|
-35 |
dBm |
|
Output pump leakage |
PumpLout |
-45 |
|
-45 |
dBm |
|
Return Loss |
RL |
|
|
-45 |
dB |
|
Polarization Dependent Gain |
PDG |
|
|
0.3 |
dB |
|
PMD |
PMD |
|
|
0.5 |
ps |
|
Operation Temperature |
Tw |
-5 |
|
60 |
℃ |
|
Storage Temperature |
Ts |
-40 |
|
80 |
℃ |
|
Humidity (3) |
|
10 |
|
85 |
% |
|
Power Voltage |
Vps |
85/170 |
110/220 |
132/264 |
VAC |
|
Power Consumption |
P |
|
|
18 |
W |
|
Serial interface |
RS232, RS485 |
|
Power supply |
110VAC, 220 VAC, -48VDC, or 100V-240V |
|
Connectors |
Simplex SC/UPC, SC/APC, FC/UPC, FC/APC, LC/UPC, LC/APC , ST/UPC and ST/APC available |
|
Warranty |
3 years |
(1)：客户可选
(2)：前置放大器：输入功率–35~-25dBm； 放大器：输入功率 –25~-10dBm，增强器：输入功率 –10～+6dBm
(3)：无凝露
